HXL系列交流電源供應器/多功能器是一臺標準交流電源設備，并且可以仿真世界各國標準電源。輸入單一交流電壓和頻率，內部經過交流對直流；直流對交流的變流整流轉換后，自行產生－非常穩定純凈的正弦波，具有高激活電流，可顯示多項參數（如：電壓、頻率、電流、視在功率、功率因素等）。

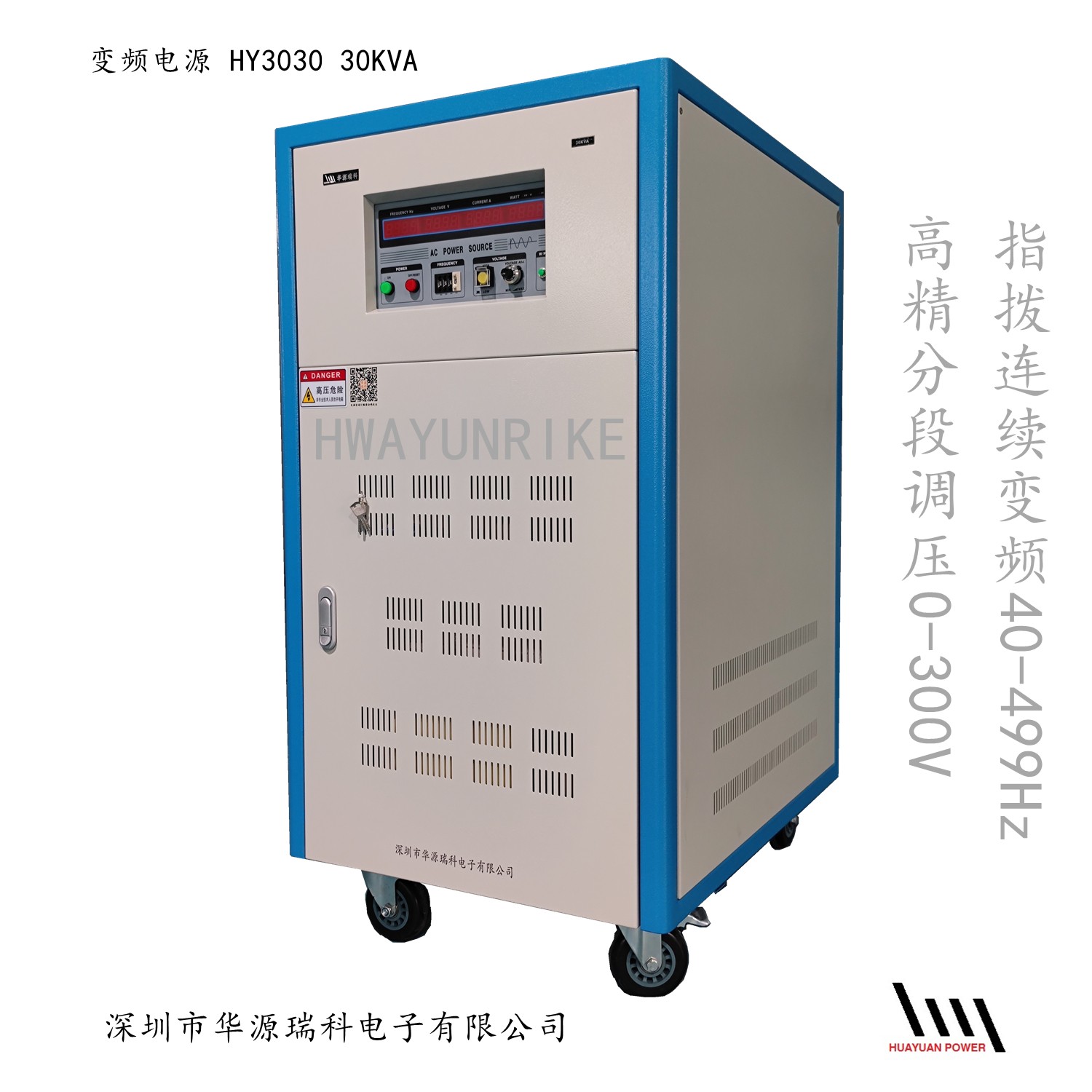

華源瑞科HY3系列變頻調壓電源
性能特點
※指撥設定輸出頻率40.0-499.9 。
※電壓（V）、頻率（Hz）、 電流（A）、功率（W），4 位數字 LED 顯示， 窗口同時量測、顯示，無須切換。
※純凈、穩定的正弦波輸出，無輻射干擾，含諧波成份小，并經特殊處理，不產生干擾。
※容量大、體積小、重量輕、效率高、靜音裝置、可靠度高。
※提供世界各國標準電壓、頻率，可仿真測試各種電器產品
※超載能力強。瞬間電流可承受3倍的額定電流。
※具過流、過溫、短路、瞬間斷電保護及警告裝置。
共同規格
相數 | 單相 | 三相 | |
容量 | 500VA-100KVA | 3KVA-150KVA | |
制作方式 | IGBT/PWM脈波寬度調變方式 | ||
輸入電壓
| 1相2線+G：220V±10% | 3相4線+G：380V±10% | |
輸出 | 電壓 | 低檔110V系統：0-150V（Low Range） | 線電壓0-260V |
高檔220V系統：0-300V（High Range） | 線電壓0-520V | ||
頻率 | 40.0Hz to 499.9Hz（可程式設定） | ||
負載穩定率 | ≦±1% | ||
頻率穩定度 | ≦±0.01% | ||
諧波失真度 | 正弦波，≦2% | ||
頻率表 | 4位數，數位頻率表，解析度0.1Hz/Step | ||
電壓表 | 4位數，數位電壓表，解析度0.1V | ||
電流表 | 4位數，數位電流表，解析度0.1A | ||
瓦特表 | 4位數，數位瓦特表，解析度0.1W | ||
保證裝置 | 具過載，過高溫、短路、瞬間斷電保證，告警裝置 | ||
工作環境 | 溫度 | 0-40deg.℃ | |
溫度 | 0-90%(非凝結)狀態 | ||
單相選型表
型號HY | 3305 | 3001 | 3002 | 3003 | 3005 | 5008 | 3010 | 3015 | 3020 | 3030 | 3045 | 3050 | 3060 | 3070 | 3090 | 30100 | |
容量 | 500VA | 1KVA | 2KVA | 3KVA | 5KVA | 8KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | 50KVA | 60KVA | 70KVA | 90KVA | 100KVA | |
輸入電壓 | 1相2線+G：220V±10% | 3相4線+G：380V±10% | |||||||||||||||
輸出頻率 | 40.0Hz to 499.9Hz（可程式設定） | ||||||||||||||||
輸出電流 | 低檔 | L:4.2A | L:8.4A | L:16.8A | L:25.0A | L:41.6A | L:63.0A | L:83.2A | L:125.0A | L:166.4A | L:250A | L:375A | L:416.6A | L:500A | L:625A | L:750A | L:833.3A |
高檔 | H:2.1A | H:4.2A | H:8.4A | H:12.5A | H:20.8A | H:31.5A | H:41.6A | H:62.5A | H:83.2A | H:125A | H:188A | H:208.3A | H:250A | H:312.5A | H:375 | H:416.6A | |
重量 | (Kgs) | 17 | 21 | 40 | 55 | 65 | 80 | 90 | 110 | 135 | 180 | 250 | 290 | 350 | 410 | 485 | 545 |
尺寸 | (mm) | 365*570*138 | 535*350*700 | 620*400*920 | 770*500*1100 | 750*1000*1200 | 850*1100*1350 | ||||||||||
(inch) | 14.6*22.8*5.52 | 21.4*14*28 | 24.8*16*36.8 | 30.8*20*44 | 30*40*48.5 | 34*44*54.5 | |||||||||||
3相選型表
型號 | 3303 | 3310 | 3315 | 3320 | 3330 | 3345 | 3360 | 3375 | 33100 | 33120 | 33150 | |
容量 | 3KVA | 10KVA | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 75KVA | 100KVA | 120KVA | 150KVA | |
輸入電壓 | 3相4線+G：380V±10% | |||||||||||
輸出頻率 | 40.0Hz to 499.9Hz（可程式設定） | |||||||||||
輸出電流 每相 | 低檔 | L:8.4A | L:27.6A | L:41.6A | L:55.6A | L:83.2A | L:125.0A | L:166.4A | L:208.4A | L:277.6A | L:333.4 | L:418.0A |
高檔 | H:4.2A | H:13.8A | H:20.8A | H:27.8A | H:41.6A | H:62.5A | H:83.2A | H:104.2A | H:138.8A | H:166.7A | H:209.0A | |
重量 | (Kgs) | 100 | 200 | 220 | 250 | 360 | 390 | 450 | 530 | 730 | 970 | 1100 |
尺寸 | (mm) | 620*400*920 | 770*500*1100 | 850*660*1180 | 1200*800*1950 | |||||||
(inch) | 24.8*16*36.8 | 30.8*20*44 | 34*26.4*47.2 | 48*32*78 | ||||||||
